このFAQでわかること

• 1X_2YE とはどのような出力方式か
• カメラ側で何を確認すればよいか
• AcapLib2 でどの設定IDを、どの順番で設定すればよいか
• お使いのボード（36124系／36C1系）毎の設定手順
• つまずきやすい点（ini ファイル読み込み時の上書き、テストパターン、Feature の実装差異）

目次

1. 1X_2YE とは
2. 最初にカメラ側の Feature を確認してください
3. AcapLib2 の設定ID
4. お使いのボードの系統を確認してください
5. 36124系（APX-36124A / APX-36124G4 / APX-36124-DF）の設定手順
6. 36C1系（APX-36C1 V1R3以降 / APX-36C1-DF）の設定手順
7. ini ファイル読み込み（AcapSelectFile）時の注意点
8. 制限事項・注意事項
9. 関連資料

1. 1X_2YE とは

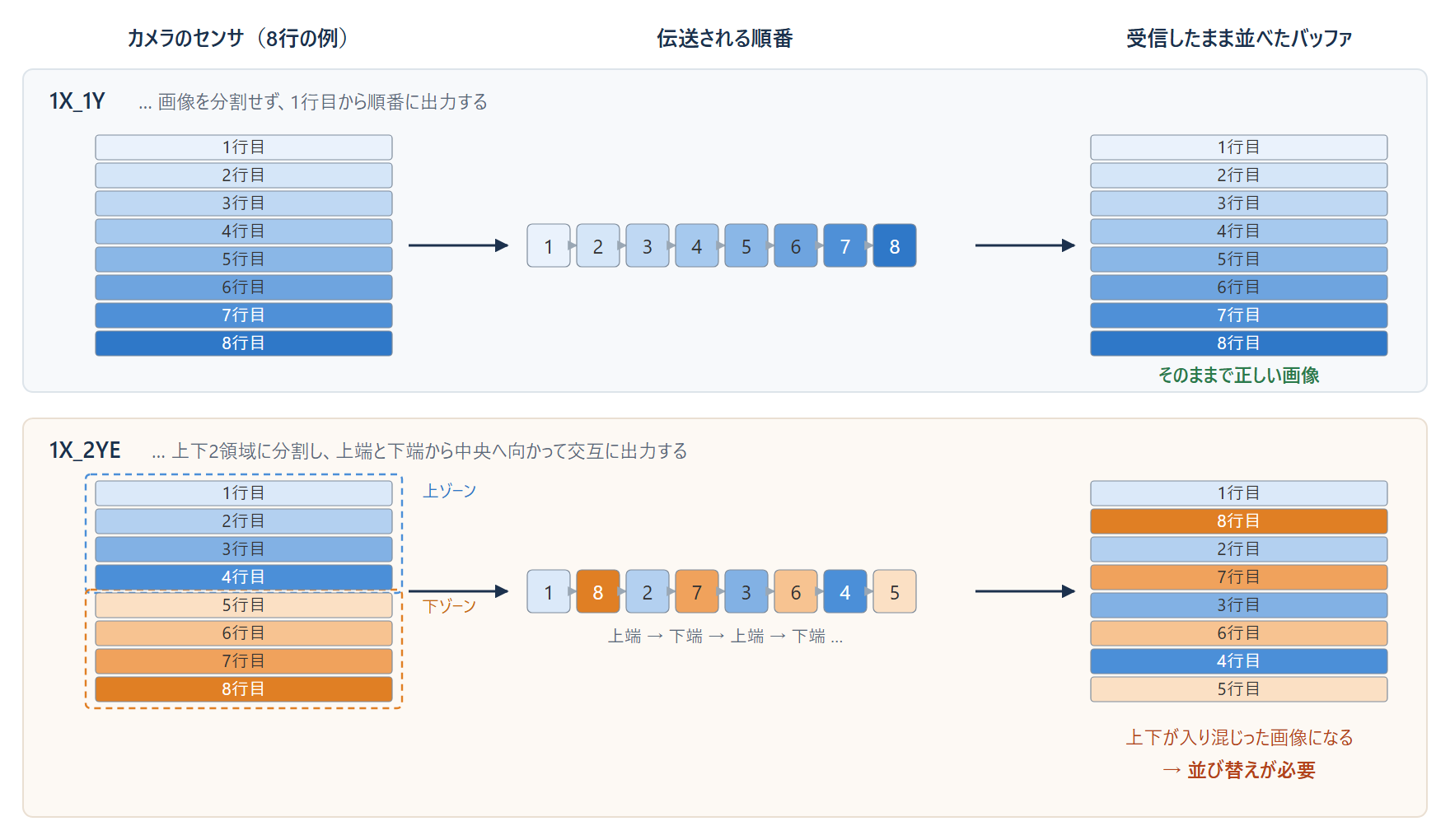

TapGeometry とは、カメラが画像を出力するときの画素の並び方（分割方式）です。

1X_1Y

画像を分割せず、1行目から最終行まで順番に出力します。

1X_2YE

画像を上下2つの領域に分割し、上端と下端から中央へ向かって交互に出力します。

カメラの出力順 : 1行目 → 最終行 → 2行目 → (最終-1)行 → 3行目 → ...

受信したデータをそのままバッファに並べると、画像が上下入り混じった状態になります。正しい画像にするには並び替えが必要です。

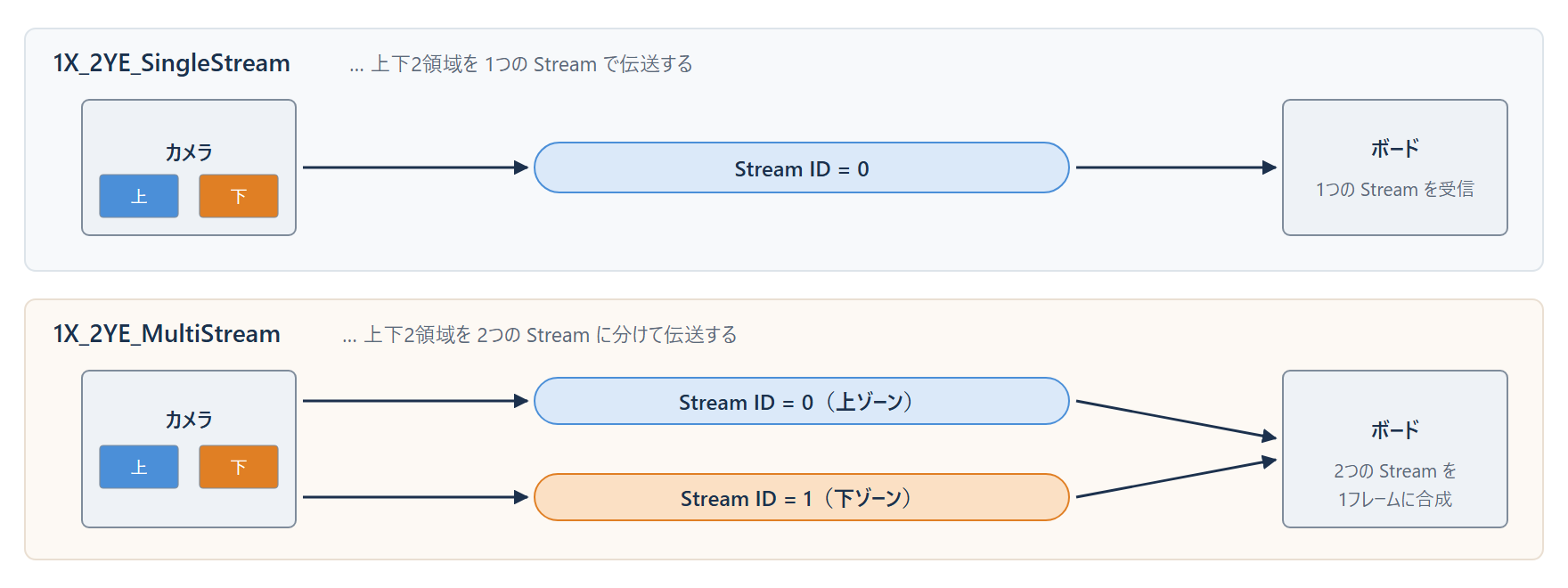

1X_2YE は、伝送に使用する Stream 数によって次の2種類に分かれます。

1X_2YE_SingleStream	上下2領域を 1つの Stream で伝送する
1X_2YE_MultiStream	上下2領域を 2つの Stream に分けて伝送する

どちらになるかはカメラの仕様で決まります。AcapLib2 側にも、それぞれに対応した設定が必要です。

2. 最初にカメラ側の Feature を確認してください

AcapLib2 の設定値を決める前に、カメラが実際にどの構成で出力しているかを GenICam Feature で確認してください。

Feature 名	確認する内容
DeviceTapGeometry	現在の TapGeometry。「Geometry_1X_2YE」等であれば 1X_2YE です。
DeviceStreamChannelCount	カメラが使用する Stream 数。1 なら SingleStream、2 なら MultiStream。
Image1StreamID	Stream1 の ID。ACL_CXP_STREAM1_ID に設定します。
Image2StreamID	Stream2 の ID。ACL_CXP_STREAM2_ID に設定します。

Feature の読み出しは、AIPTool の GenICam Feature 表示、または Sample\CameraSetting\GenICam_FeatureAccess で行えます。

3. AcapLib2 の設定ID

設定ID	設定値・意味
ACL_CXP_TAPGEOMETRY (0x1118)	1 : 1X_1Y 20 : 1X_2YE_SingleStream 21 : 1X_2YE_MultiStream 20 / 21 を設定した場合の並び替えはボードによって異なります。 APX-36124系：20 / 21 を設定した場合、並び替えられた画像が入力されます。 APX-36C1系：20 / 21 を設定しても、並び替えは行われません。 詳しくは「4. お使いのボードの系統を確認してください」を参照してください。
ACL_CXP_STREAM1_ID (0x1119)	Stream1 の ID 1X_2YE_MultiStream の場合のみ設定します。
ACL_CXP_STREAM2_ID (0x111A)	Stream2 の ID 1X_2YE_MultiStream の場合のみ設定します。
ACL_VERTICAL_REMAP (0x1042)	0 : 無効 1 : VerticalRemap 有効 DMA 転送時に上下交互の並びを復元します。 AcapOpen 時、カメラの DeviceTapGeometry の値に「1X」と「2YE」の両方が含まれていれば、自動的に 1 になります。 1X_2YE カメラを使用する場合の設定値はボードによって異なります。「4.」を参照してください。

4. お使いのボードの系統を確認してください

1X_2YE の設定値は、ボードによって異なります。お使いのボードの設定値を確認し、詳しい手順は該当する章を参照してください。

ボード	SingleStream	MultiStream
APX-36124A APX-36124G4 APX-36124-DF → 5. 設定手順	ACL_CXP_TAPGEOMETRY = 20 ACL_VERTICAL_REMAP = 0 Stream ID の設定は不要	ACL_CXP_TAPGEOMETRY = 21 ACL_VERTICAL_REMAP = 0 ACL_CXP_STREAM1_ID = ※ ACL_CXP_STREAM2_ID = ※
APX-36C1 （V1R3以降） APX-36C1-DF → 6. 設定手順	ACL_CXP_TAPGEOMETRY = 1 ACL_VERTICAL_REMAP = 1 Stream ID の設定は不要	ACL_CXP_TAPGEOMETRY = 21 ACL_VERTICAL_REMAP = 1 ACL_CXP_STREAM1_ID = ※ ACL_CXP_STREAM2_ID = ※

※ カメラの Image1StreamID / Image2StreamID の値を設定します。値はカメラによって異なります（「2.」参照）。

5. 36124系（APX-36124A / APX-36124G4 / APX-36124-DF）の設定手順

36124系のボードでは、SingleStream / MultiStream とも ACL_CXP_TAPGEOMETRY で並び替えるため、ACL_VERTICAL_REMAP は 0（無効）にします。

5-1. 1X_2YE_MultiStream のカメラ

AcapOpen(...);
AcapSelectFile(hDev, nCh, iniFilePath, 0);

// ここから nMemNum = -1 で保持のみ行う
AcapSetInfo(hDev, nCh, ACL_CXP_TAPGEOMETRY, -1, 21);  // 1X_2YE_MultiStream
AcapSetInfo(hDev, nCh, ACL_CXP_STREAM1_ID,  -1, 0);   // Stream1 の ID
AcapSetInfo(hDev, nCh, ACL_CXP_STREAM2_ID,  -1, 1);   // Stream2 の ID
AcapSetInfo(hDev, nCh, ACL_VERTICAL_REMAP,  -1, 0);   // 36124系は0（無効）

AcapReflectParam(hDev, nCh);                          // ここで一括反映

• Stream ID の値は、カメラの Image1StreamID / Image2StreamID に合わせてください。上の例は 0 と 1 の場合です。
• ACL_VERTICAL_REMAP は AcapOpen 時に自動で有効になります。ACL_CXP_TAPGEOMETRY による並び替えと二重に処理されるのを防ぐため、この例では明示的に 0（無効）に設定しています（「7.」参照）。

5-2. 1X_2YE_SingleStream のカメラ

ACL_CXP_TAPGEOMETRY に 20（1X_2YE_SingleStream）を設定して並び替えます。

AcapOpen(...);
AcapSelectFile(hDev, nCh, iniFilePath, 0);

// ここから nMemNum = -1 で保持のみ行う
AcapSetInfo(hDev, nCh, ACL_CXP_TAPGEOMETRY, -1, 20);  // 1X_2YE_SingleStream
AcapSetInfo(hDev, nCh, ACL_VERTICAL_REMAP,  -1, 0);   // 36124系は0（無効）

AcapReflectParam(hDev, nCh);                          // ここで一括反映

• Stream ID の設定は不要です。
• ACL_VERTICAL_REMAP は AcapOpen 時に自動で有効になります。ACL_CXP_TAPGEOMETRY による並び替えと二重に処理されるのを防ぐため、この例では明示的に 0（無効）に設定しています（「7.」参照）。

5-3. ini ファイルで設定する場合

AcapSetInfo を使わず、ini ファイルに記述しておくこともできます。この方法であれば、AcapSelectFile による上書き（「7.」参照）を気にする必要がありません。

1X_2YE_MultiStream の場合

[CXP]
USER_CXP_TAPGEOMETRY=21
USER_CXP_STREAM1_ID=0
USER_CXP_STREAM2_ID=1

[USER]
USER_VERTICAL_REMAP_ENABLE=0

1X_2YE_SingleStream の場合

[CXP]
USER_CXP_TAPGEOMETRY=20

[USER]
USER_VERTICAL_REMAP_ENABLE=0

6. 36C1系（APX-36C1 V1R3以降 / APX-36C1-DF）の設定手順

36C1系のボードでは ACL_CXP_TAPGEOMETRY による並び替えが行われないため、SingleStream / MultiStream とも ACL_VERTICAL_REMAP は 1（有効）にします（36124系の 0 とは異なります）。

6-1. 1X_2YE_MultiStream のカメラ

AcapOpen(...);
AcapSelectFile(hDev, nCh, iniFilePath, 0);

// ここから nMemNum = -1 で保持のみ行う
AcapSetInfo(hDev, nCh, ACL_CXP_TAPGEOMETRY, -1, 21);  // 1X_2YE_MultiStream
AcapSetInfo(hDev, nCh, ACL_CXP_STREAM1_ID,  -1, 0);   // Stream1 の ID
AcapSetInfo(hDev, nCh, ACL_CXP_STREAM2_ID,  -1, 1);   // Stream2 の ID
AcapSetInfo(hDev, nCh, ACL_VERTICAL_REMAP,  -1, 1);   // 36C1系は1（有効）

AcapReflectParam(hDev, nCh);                          // ここで一括反映

• Stream ID の値は、カメラの Image1StreamID / Image2StreamID に合わせてください。上の例は 0 と 1 の場合です。
• ACL_VERTICAL_REMAP は AcapOpen 時に自動で有効になりますが、AcapSelectFile を呼び出した場合は ini ファイルの値（既定 0）に上書きされます。この例では AcapSelectFile の後に明示的に 1 を設定し直しています（「7.」参照）。

6-2. 1X_2YE_SingleStream のカメラ

ACL_CXP_TAPGEOMETRY は変更せず（1X_1Y のまま）、ACL_VERTICAL_REMAP で並び替えて取り込みます。

AcapOpen(...);
AcapSelectFile(hDev, nCh, iniFilePath, 0);

AcapSetInfo(hDev, nCh, ACL_VERTICAL_REMAP, -1, 1);    // 並び替えを有効化

AcapReflectParam(hDev, nCh);

• Stream ID の設定は不要です。
• ACL_VERTICAL_REMAP は AcapOpen 時に自動で有効になりますが、AcapSelectFile を呼び出した場合は ini ファイルの値に上書きされます。この例では ini に記述がないことを想定し、AcapSelectFile の後に設定し直しています（「7.」参照）。

6-3. ini ファイルで設定する場合

AcapSetInfo を使わず、ini ファイルに記述しておくこともできます。この方法であれば、AcapSelectFile による上書き（「7.」参照）を気にする必要がありません。

1X_2YE_MultiStream の場合

[CXP]
USER_CXP_TAPGEOMETRY=21
USER_CXP_STREAM1_ID=0
USER_CXP_STREAM2_ID=1

[USER]
USER_VERTICAL_REMAP_ENABLE=1

1X_2YE_SingleStream の場合

[USER]
USER_VERTICAL_REMAP_ENABLE=1

7. ini ファイル読み込み（AcapSelectFile）時の注意点

AcapOpen を実行したとき、AcapLib2 はカメラの DeviceTapGeometry を読み出し、その値に「1X」と「2YE」が含まれていれば VerticalRemap を自動的に有効にします。

ただし、AcapOpen の後に AcapSelectFile を呼び出すと、次の設定が ini ファイルの値で上書きされます。ini に記述がない項目も、下表の既定値で上書きされます（AcapOpen 時の値は維持されません）。

ini キー	ini に記述がない場合の既定値
[USER] USER_VERTICAL_REMAP_ENABLE	0（無効）
[CXP] USER_CXP_TAPGEOMETRY	1（1X_1Y）
[CXP] USER_CXP_STREAM1_ID	-1（Stream ID の指定なし）
[CXP] USER_CXP_STREAM2_ID	-1（Stream ID の指定なし）

画像が上下入り混じったまま取得される場合は、この上書きによって設定が変わっていないか確認してください。

対処方法（いずれか1つ）

(a)	AcapSelectFile の後に、「4.」の表の値を AcapSetInfo で設定し直す（「5.」「6.」の設定例の方法）
(b)	ini ファイルに 「4.」の表の値を記述しておく（「5-3.」「6-3.」参照）

8. 制限事項・注意事項

(2) テストパターンは 1X_1Y で出力されるカメラがあります

自然画は 1X_2YE、テストパターンは 1X_1Y という機種があります。テストパターンの表示結果だけで並び替えの設定を判断せず、カメラの DeviceTapGeometry の値または仕様書に従ってください。

9. 関連資料

SDK-AcapLib2 Library Manual

• ACL_CXP_TAPGEOMETRY（TapGeometry 設定）
• ACL_CXP_STREAM1_ID（Stream1ID の設定）
• ACL_CXP_STREAM2_ID（Stream2ID の設定）
• ACL_VERTICAL_REMAP（VerticalRemap 対応 DMA）
• AcapSerialWrite / AcapSerialRead（GenICam コマンドを使用したカメラアクセス）
• AcapGetCameraCategoryFeatureList（カメラの Feature 名一覧の取得）

SDK-AcapLib2 IniFile Manual

• [CXP] USER_CXP_TAPGEOMETRY / USER_CXP_STREAM1_ID / USER_CXP_STREAM2_ID
• [USER] USER_VERTICAL_REMAP_ENABLE

AIPTool UsersManual

• GenICam ウィンドウ（カメラの Feature をツリー表示して値を確認できます）

サンプルプログラム（SDK-AcapLib2 インストールフォルダ内）

• Sample\Acquisition\Grab_VerticalRemap … VerticalRemap の使用例
• Sample\CameraSetting\GenICam_FeatureAccess … カメラ Feature の読み書き
