基本的にはAPX-3324AとAPX-3324E、APX-3326AとAPX-3326Dで互換性がありますが、
対応可能なSDK-AcapLib2のバージョンとボードID/ファームウェアの変更方法で差異があります。

	APX-3324A/APX-3326A	APX-3324E/APX-3326D
SDK-AcapLib2の対応バージョン	6.3.0以降	7.3.0以降
ボードID変更方法	FirmwareUpdateToolを使用します。	Device Updaterを使用します。
	APX-3324AとAPX-3324E(またはAPX-3326AとAPX-3326D)を同一PCで同時に使用することは可能ですが、ボードIDが重複しないよう、それぞれのボードにボードIDの設定が必要です。
ファームウェアの変更方法	FirmwareUpdateToolを使用します。	Device Updaterを使用します。
コネクタ番号/スイッチ番号の変更点	APX-3324A/APX-3324Eはこちらを参照してください。 APX-3326A/APX-3326Dはこちらを参照してください。

※ボードID及びファームウェアの具体的な変更方法は表内のリンク先を参照してください。

APX-3324A/APX-3326AとAPX-3324E/APX-3326Dの機種確認方法

APX-3324AとAPX-3324E、APX-3326AとAPX-3326Dは、以下の方法で機種を確認できます。

1. フロントパネルの型名表示を確認する
   フロントパネルに型名が印刷されています。
2. ボードのシルク印刷を確認する
   ボード上に印刷されている型名を確認してください。

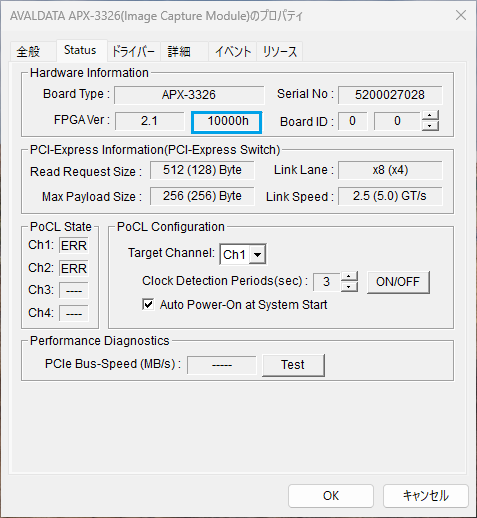

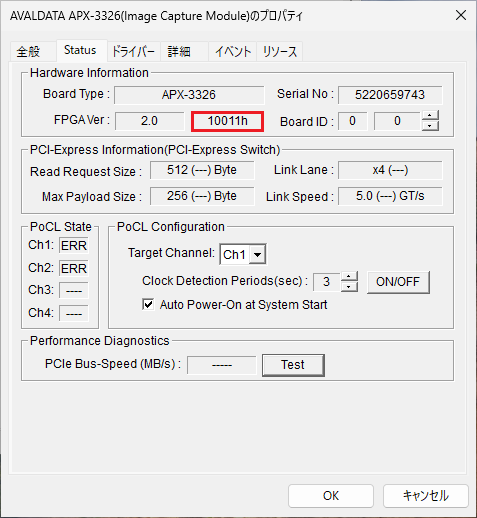

3. デバイスマネージャーのプロパティ情報を確認する
   デバイスマネージャーで対象ボードのプロパティを開き、Statusタブの機能ID(FPGA Ver.の右側に表示される値)を確認してください。

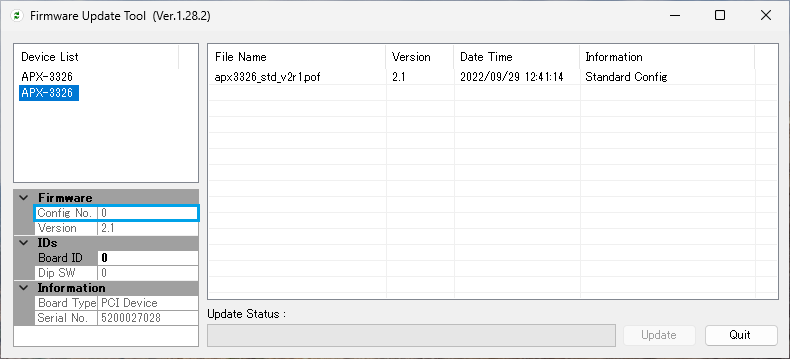

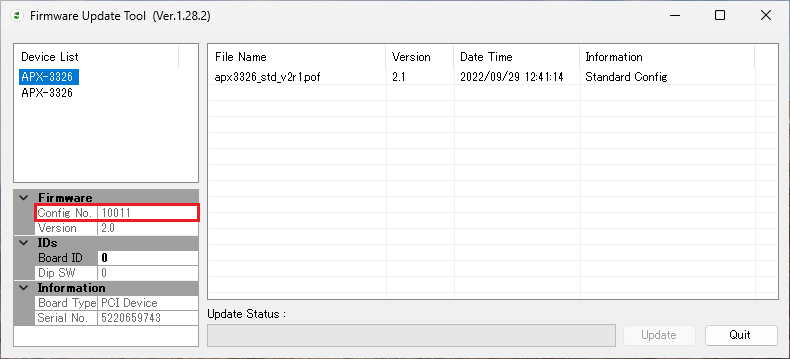

4. FirmwareUpdateToolのConfig No.を確認する
   FirmwareUpdateToolを起動し、対象ボードを選択後、FirmwareのConfig No.を確認してください。

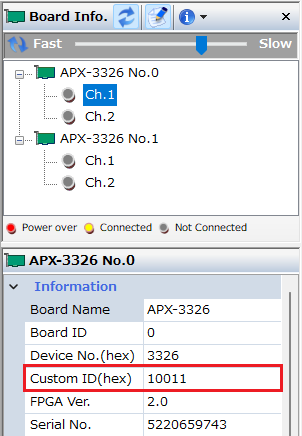

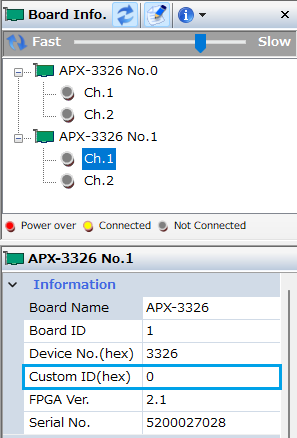

5. AIPToolのBoard Info.を確認する
   AIPToolを起動し、対象ボードを選択後、Board Info.のInformationに表示されるCustom ID(hex)を確認してください。

確認項目	APX-3324A / APX-3326A	APX-3324E / APX-3326D
デバイスマネージャー/機能ID	10000h	10011h
FirmwareUpdateTool/Config No.	0	10011
AIPTool/Custom ID(hex)	0	10011

※APX-3324E/APX-3326Dは、SDK-AcapLib2 Ver.7.3.0以降から対応しているため、Windows7非対応となります。SDK-AcapLib2の対応OSについてはこちらを参照してください。
