AIP Tool | AIPToolでX SizeやY Sizeを一定以上大きくすると、...

ID:280

作成日: 2022/01/25

AIPToolでX SizeやY Sizeを一定以上大きくすると、AIPToolが強制終了してしまいます。回避する方法を教えて下さい。

カテゴリ
対象製品

AIPToolの仕様上、バッファ1面あたり2GBまでという制約があります。

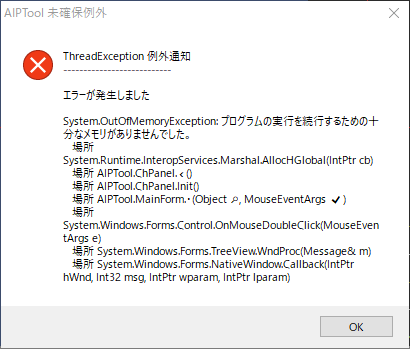

そのため、2GBを超えるサイズ設定を行うと以下画像のように
｢System.OutOfMemoryException プログラムの実行を続行するための十分なメモリがありませんでした。｣

と例外が発生してしまいます。

そのため、2GBを超えないように各サイズ設定を行ってください。

AIPToolが例外で強制終了してしまう

なお、バッファサイズは｢X Size × Y Size x bits(Capture Data) / 1024 / 1024 / 1024｣で求めることが可能です。

[計算例]
X Size =16384
Y Size =40000
bits(Capture Data) = 32bit(4Byte)

上記の設定値の場合、
(16384 × 40000 × 4 ) / 1024 / 1024 /1024= 2.44GBとなり設定を行うことができません。

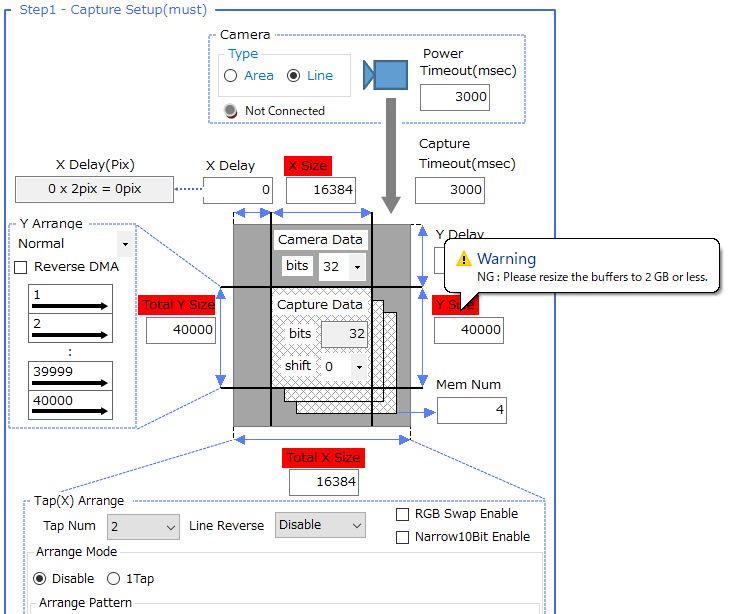

※AIPToolのバージョンがVer.1.6.0以上であれば、問題となるサイズが設定された場合に赤色で塗りつぶされ、マウスカーソルを当てると警告メッセージが表示されます。

なお、2GBを超えるサイズ設定を行っていないにも関わらず
警告メッセージが消えない場合は、Xサイズ、Yサイズに制限はありますか？を参考に
ボードのサイズ制限に抵触していないかご確認ください。
