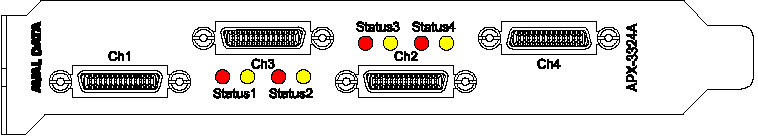

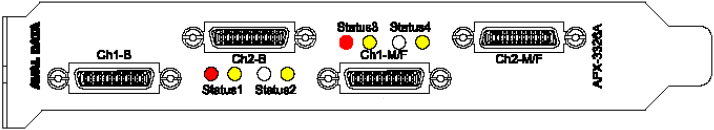

APX-3324シリーズ、APX-3326シリーズのフロントパネル外観は以下となります。

また、それぞれに赤色と黄色のLEDがあり、LEDの状態とその説明は以下となります。

LEDの状態	説明
赤色側のLEDが消灯	PoCLによる給電が行われていません。
赤色側のLEDが点灯	ボードとPoCL対応カメラが接続されており、ボードから給電を行っています。
赤色側のLEDが高速点滅	PoCL設定がONにも関わらず、給電ができていません。 具体的にはカメラが接続されていない、カメラまたはケーブルがPoCL未対応の場合に給電を行おうとすると失敗しますので、LEDが赤色点滅になります。 なお、基板上でPoCL設定をOFFにする場合は、PoCL給電をON又はOFFにする場合、ボードの設定はどうすればよいですか？をご確認ください。
黄色側のLEDが消灯	カメラが接続されていないか、カメラの電源が入っていません。
黄色側のLEDが点灯	電源が入っている状態のカメラが接続されています。
黄色側のLEDが高速点滅	画像入力を行っています。
赤色側と黄色側のLEDが低速で点滅	ライセンスエラーが発生しています。 正常なFPGAデータが書かれていない可能性がありますので、修理依頼フォーム/事前相談連絡先へお問い合わせください。
