AIPToolのシリアル通信ウィンドウからカメラコマンドを送信しましたが応答がなく、カメラとシリアル通信ができません。原因は何ですか？

カテゴリ
対象製品

AIPToolのシリアル通信ウィンドウからカメラのコマンドを送信しているにも関わらず、カメラから応答が無い場合は以下原因が考えられます。

1. カメラに電源が入っていない、又はカメラとボードが接続されていない。

AIPToolの左上にカメラとの接続状態が表示されていますので、
赤色又は黄色のアイコンが表示されているかご確認ください。

カメラの電源を確認する

2. カメラとの通信フォーマットが間違っている。

具体的には以下の設定となります。
各カメラのマニュアルに通信フォーマットの記載がございますので設定が合っているかご確認ください。

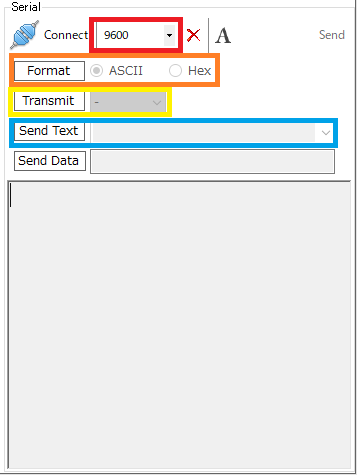

　・ボーレート設定(赤色枠)
　・コマンドフォーマット(橙色枠)
　・終端文字設定(黄色枠)
　・カメラコマンド(水色枠)

通信フォーマット設定

3. カメラとボードの接続が間違っている。
ボードのBase側のコネクタに、カメラのMedium/Full側のコネクタを接続している場合、通信を行うことができません。カメラのBase側のコネクタと接続を行ってください。
