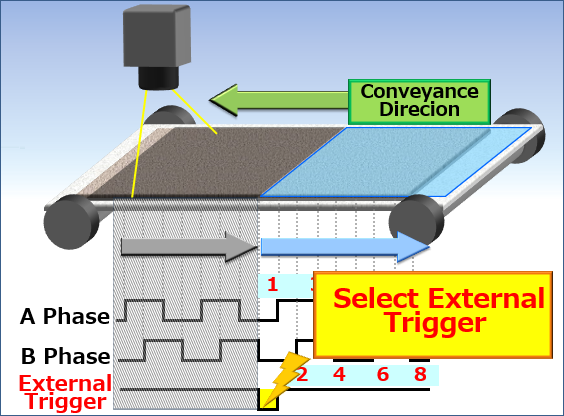

外部トリガ入力を原点として、エンコーダ信号に同期してラインセンサで撮像を行う場合、外部トリガの入力回数によって設定が異なります。
以下の共通設定の後、方法1、方法2どちらかを選択して設定してください。

共通設定
方法1：外部トリガを1度だけ使用する場合
方法2：外部トリガを複数回使用する場合

<共通設定>

[手順1]：CC信号/トリガパケット出力を有効にします
Use the CC？をYesに設定します。

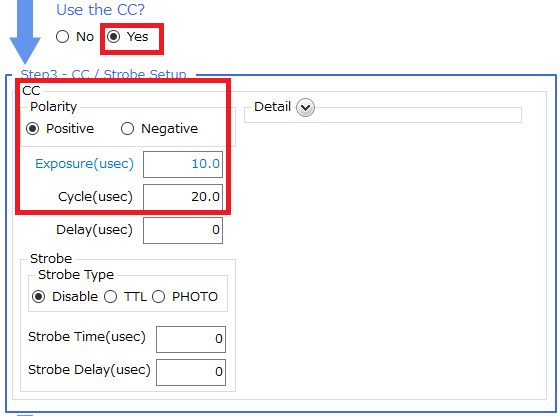

次にStep3の設定項目が表示されるので、PolarityとExposure、Cycleをご使用の環境に合わせて設定してください。



[手順2]：外部トリガ設定を有効にします
Use the External Trigger？をご使用の外部トリガに設定します。ここではTTLを選択します。

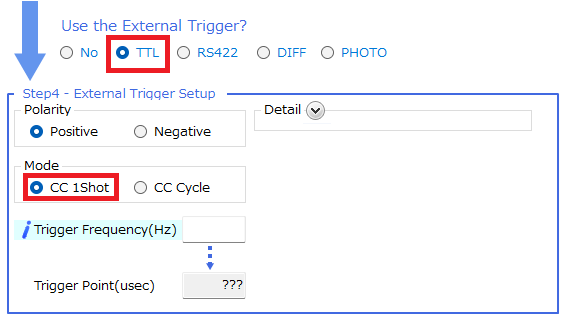

次にStep4の設定項目が表示されるので、ModeをCC 1Shotに設定します。




<方法1：外部トリガを1度だけ使用する場合>
※外部トリガを複数回使用する場合はこちらを参照ください。

[手順3]：外部トリガの入力回数設定を行います

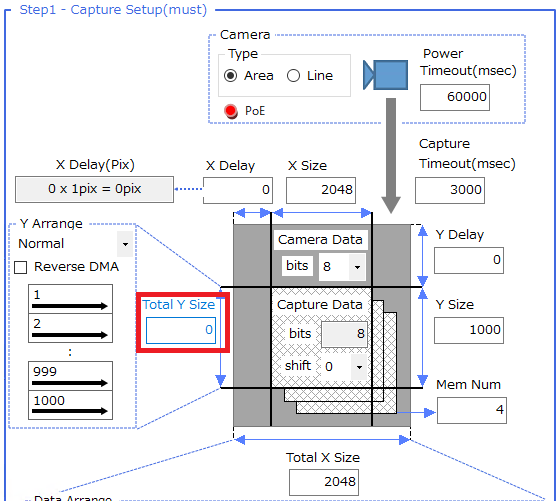

Step1のTotal Y Sizeを0に設定することで、外部トリガを1回入力した後はエンコーダに同期して撮像を行います。


[手順4]：エンコーダ設定を有効にします
Use the Encoder？をYesに設定します。

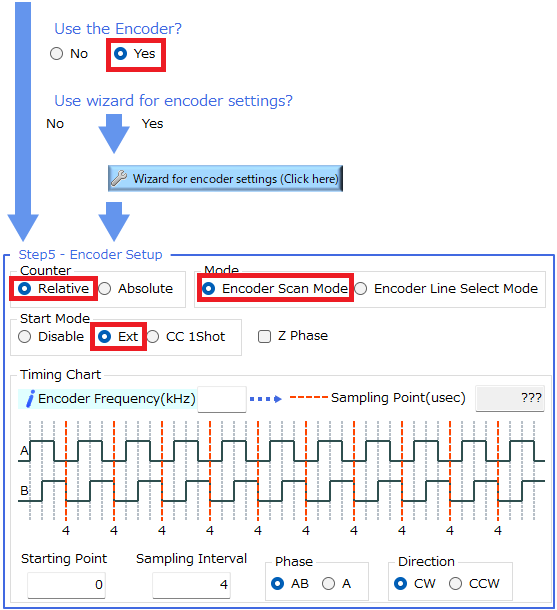

次にStep5の設定項目が表示されるので、CounterをRelative、ModeをEncoder Scan Mode、Start ModeをExtに設定します。他の設定項目はご使用の環境に合わせてください。

---

<方法2：外部トリガを複数回使用する場合>
※外部トリガを1回だけ使用する場合はこちらを参照ください。

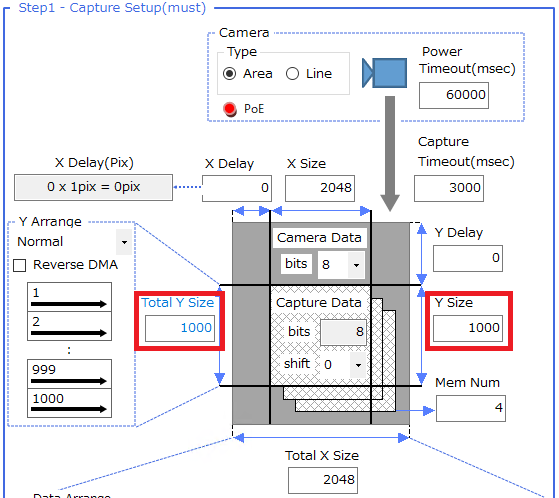

[手順3]：外部トリガの入力回数設定を行います
