ID:405
作成日: 2023/07/31

近赤外GigE/CoaxPressカメラでのトリガ設定方法

印刷

カテゴリ   近赤外線カメラ全般
対象製品 ABA-001IR ABA-003IR ABA-003VIR ABA-013VIR ABA-U20MIR ABL-005IR ABL-005MIR ABL-010IR AHS-003VIR AHS-U20MIR ABA-001MIR AHS-001MIR


 近赤外GigE/CoaxPressカメラでのトリガ同期で撮像するための設定手順を以下に示します。


1. 撮像開始／終了トリガ



 (1)撮像開始トリガ

       カメラがLine0信号で撮像開始をする為のトリガ設定を示します。
      ※撮像開始トリガを設定した場合は、以下に示す撮像終了トリガも設定する必要があります

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

AcquisitionStart

AcquisitionStartトリガ

トリガソース

TriggerSource

Line0

Line0信号

トリガアクティベーション

TriggerActivation

RisingEge

信号の立ち上がりでトリガ有効

トリガモード

TriggerMode

On

トリガ有効

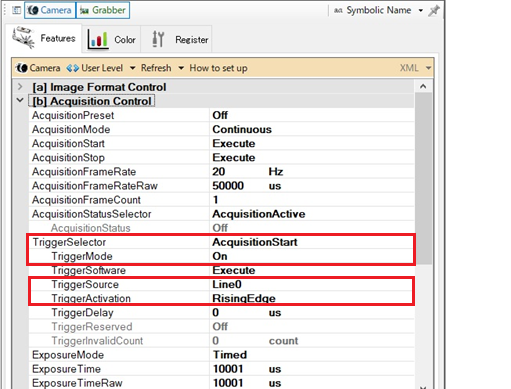

 以下にTSightでの設定を記載します。


















(2)撮像終了トリガ

      カメラがLine1信号で撮像終了をする為のトリガ設定を示します。

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

AcquisitionEnd

AcquisitionEndトリガ

トリガソース

TriggerSource

Line1

Line1信号

トリガアクティベーション

TriggerActivation

RisingEge

信号の立ち上がりでトリガ有効

トリガモード

TriggerMode

On

トリガ有効

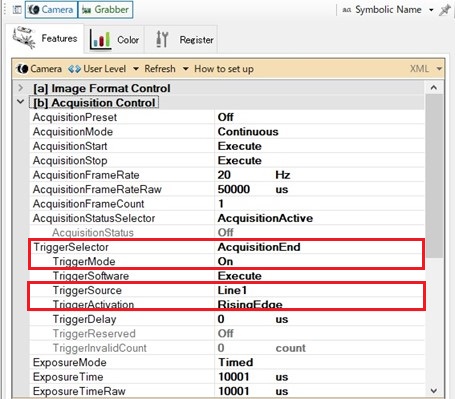

以下にTSightでの設定を記載します。



2. 撮像期間トリガ








カメラがLine0信号で撮像開始／停止をする為のトリガ設定を示します。

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

AcquisitionActive

AcquisitionActiveトリガ

トリガソース

TriggerSource

Line0

Line0信号

トリガアクティベーション

TriggerActivation

LevelHigh

Highレベルの間トリガ有効

トリガモード

TriggerMode

On

トリガ有効

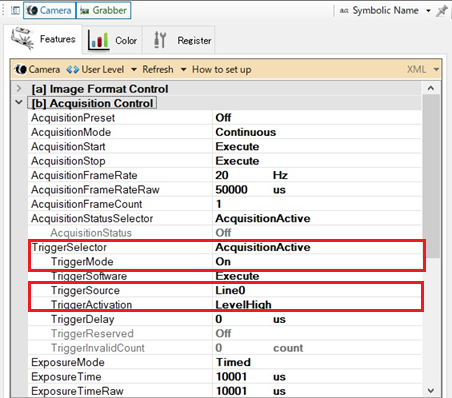

以下にTSightでの設定を記載します。







3.   露光制御トリガ：Line信号（※エリアカメラのみ）



(1)露光制御トリガ／内部露光



カメラがLine0信号に同期して撮像する為のトリガ設定を示します。

※撮像タイミングはLine0信号に同期しますが、カメラの露光時間はExposureTimeで指定した時間、露光を行います



設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

ExposureActive

Exposure Activeトリガ

トリガソース

TriggerSource

Line0

Line0信号

トリガアクティベーション

TriggerActivation

RisingEge

信号の立ち上がりでトリガ有効

露光モード

ExposureMode

Timed

内部露光

トリガモード

TriggerMode

On

トリガ有効

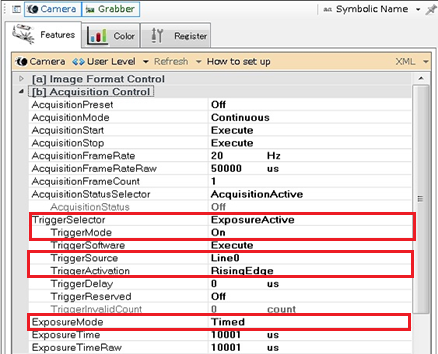

以下にTSightでの設定を記載します。





(2)露光制御トリガ／外部露光



カメラがLine0信号に同期して撮像する為のトリガ設定を示します。

※撮像タイミングはLine0信号に同期し、またカメラの露光時間はLine０がHighの期間、露光を行います。

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

ExposureActive

Exposure Activeトリガ

トリガソース

TriggerSource

Line0

Line0信号

トリガアクティベーション

TriggerActivation

LevelHigh

High Levelのトリガ期間有効

露光モード

ExposureMode

TriggerWidth

外部露光(トリガ幅同期)

トリガモード

TriggerMode

On

トリガ有効

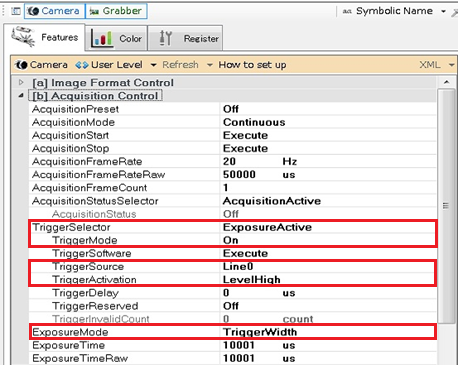

以下にTSightでの設定を記載します。
　　　





4.   露光制御トリガ：LinkTrigger0信号
※エリアカメラかつ、CoaxPressカメラのみ



(1)露光制御トリガ／内部露光

カメラがLinkTrigger0信号に同期して撮像する為のトリガ設定を示します。
※撮像タイミングはLinkTrigger0信号に同期しますが、カメラの露光時間はExposureTimeで指定した時間、露光を行います

※カメラ側の設定

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

ExposureActive

Exposure Activeトリガ

トリガソース

TriggerSource

LinkTrigger0

LinkTrigger0信号

トリガアクティベーション

TriggerActivation

RisingEge

信号の立ち上がりでトリガ有効

露光モード

ExposureMode

Timed

内部露光

トリガモード

TriggerMode

On

トリガ有効

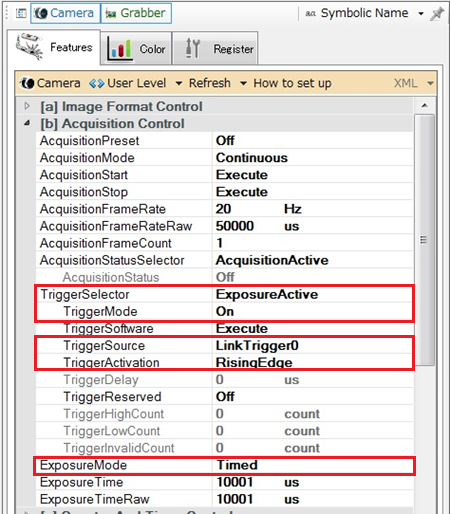

以下にTSightでの設定を記載します。





        ※ボード側の設定
       ボード側でのLinkTrigger0を出力する周期を設定する必要があります。
        TSightのボード側選択ウインドウより以下の項目を設定して下さい。
       ※以下の青枠をクリックする事でボード側の設定ウインドウとなります

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

ExposureStart

Exposure Startトリガ

トリガソース

TriggerSource

Line1

Line1信号

露光モード

ExposureMode

Timed

ボードでのタイミング制御

周期

ExposureFrequency

カメラへの撮像周期時間

カメラへの撮像周期時間

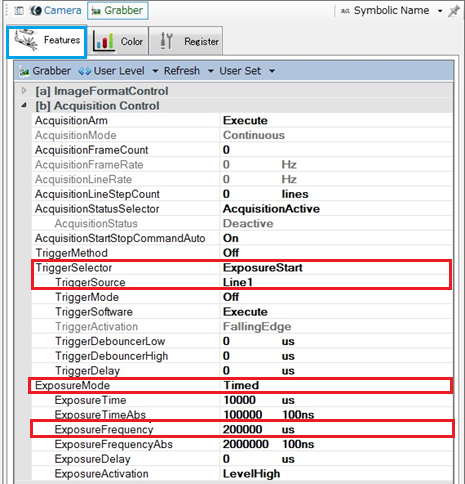

以下にTSightでの設定を記載します。







(2)露光制御トリガ／外部露光

     カメラがLinkTrigger0信号に同期して撮像する為のトリガ設定を示します。
    ※撮像タイミングはLinkTrigger0信号に同期し、またカメラの露光時間はLinkTrigger0がHighの期間、露光を行います

     ※カメラ側の設定

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

ExposureActive

Exposure Activeトリガ

トリガソース

TriggerSource

LinkTrigger0

LinkTrigger0

トリガアクティベーション

TriggerActivation

LevelHigh

High Levelのトリガ期間有効

露光モード

ExposureMode

TriggerWidth

外部露光(トリガ幅同期)

トリガモード

TriggerMode

On

トリガ有効

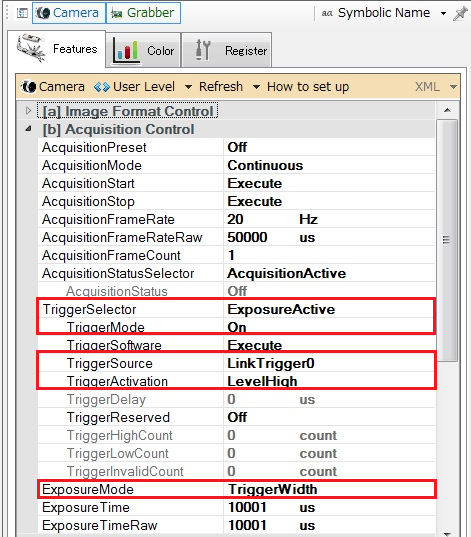

以下にTSightでの設定を記載します。



※ボード側
      ボード側でのLinkTrigger0を出力する周期、露光時間を設定する必要があります。
       TSightのボード側選択ウインドウより以下の項目を設定して下さい。
      ※以下の青枠をクリックする事でボード側の設定ウインドウとなります

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

ExposureStart

トリガセレクタの選択

トリガソース

TriggerSource

Line1

トリガ信号の選択

露光モード

ExposureMode

Timed

ボードでのタイミング制御

露光時間

ExposureTime

カメラへの露光時間

カメラへの露光時間

周期

ExposureFrequency

カメラへの撮像周期時間

カメラへの撮像周期時間

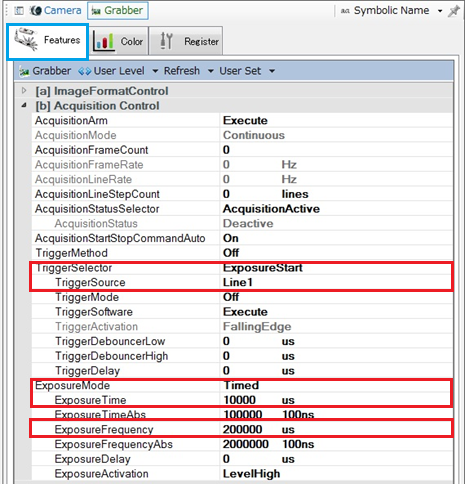

以下にTSightでの設定を記載します。








5.   ライン撮像開始トリガ：Line信号（※ラインカメラのみ）



(1)ライン撮像開始トリガ／内部露光


カメラがLine0信号に同期して撮像する為のトリガ設定を示します。
※撮像タイミングはLine0信号に同期しますが、カメラの露光時間はExposureTimeで指定した時間、露光を行います



設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

LineStart

Line Startトリガ

トリガソース

TriggerSource

Line0

Line0

トリガアクティベーション

TriggerActivation

RisingEdge

信号の立ち上がりでトリガ有効

露光モード

ExposureMode

Timed

内部露光

トリガモード

TriggerMode

On

トリガ有効

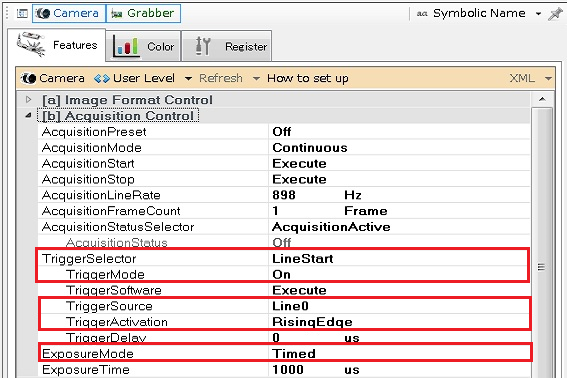

以下にTSightでの設定を記載します。



　　　　　

(2)ライン撮像開始トリガ／外部露光


カメラがLine0信号に同期して撮像する為のトリガ設定を示します。
※撮像タイミングはLine0信号に同期し、またカメラの露光時間はLine０がHighの期間、露光を行います

設定項目

機能名

設定値

概要

トリガセレクタ

TriggerSelector

LineStart

Line Startトリガ

トリガソース

TriggerSource

Line0

Line0信号

トリガアクティベーション

TriggerActivation

LevelHigh

High Levelの期間トリガ有効

露光モード

ExposureMode

TriggerWidth

外部露光(トリガ幅同期)

トリガモード

TriggerMode

On

トリガ有効

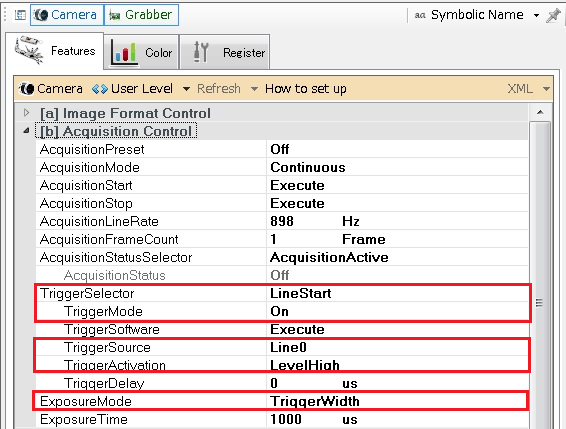

      以下にTSightでの設定を記載します。



 6.ノイズフィルタ

※本設定は必須ではありません。必要に応じ設定してください。



Line信号をトリガ入力信号として使用する場合、使用環境などにより、Line信号にノイズがのる場合があります。

Line信号にノイズをフィルタする時間の設定方法を以下に記載します。

設定項目

機能名

設定値

概要

Lineセレクタ

LineSelector

Line0

Line1

Line2

Line信号

DNF Highフィルタ

LineDebouncerHigh

0～65535

us単位

DNF Lowフィルタ

LineDebouncerLow

0～65535

us単位

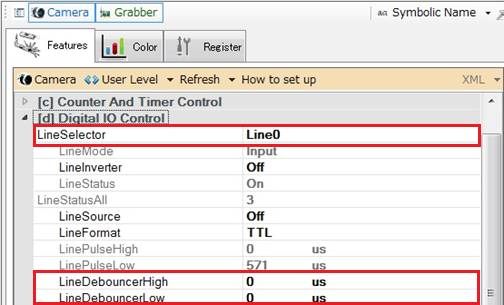

以下にTSightでの設定を記載します。


7.     カメラパラメータの保存


上記で設定したパラメータの内容を保存したい場合、以下の手順で保存する事が可能です。

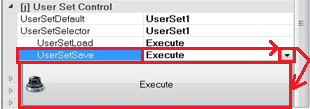

User Set ControlのUserSetDefaultとUserSetSelectorをUserSet1に設定します。



User Set ControlのUserSetSaveのExecuteを選択します。


以降はカメラの電源投入後、設定した内容となります。

※デフォルトの状態で起動したい場合、USerSetDefaultをUserSet0に設定し、カメラを再起動して下さい。
