ペイロードサイズとは、PCI Expressにてやり取りされるデータのパケットサイズ単位です。

ペイロードサイズが大きければ、単位時間当たりに転送されるデータを多くする事ができます。
最大のペイロードサイズはPC(チップセット)に依存します。

また、最大ペイロードサイズが128Byteの場合、ボードが持つ性能の80～90％程度のデータ転送帯域となります。
そのため、データ転送量によっては最大ペイロードサイズが256Byte以上(※)である必要があります。



(※)製品によっては、最大ペイロードサイズをデバイスマネージャより確認する事ができます。
ここでは、例としてAPX-3324Aを挙げます。

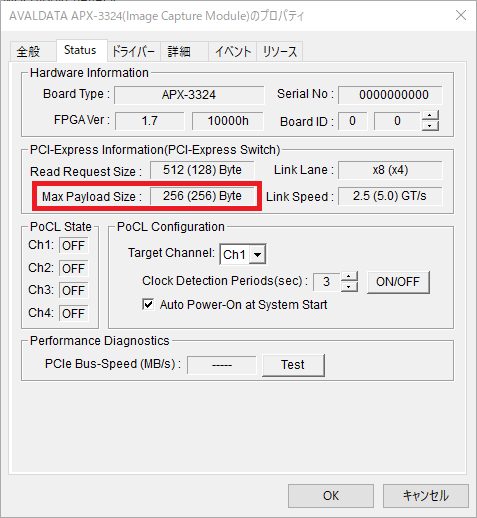

手順1：[Aip]-[APX-3324(Image Capture Module)]を右クリックし｢プロパティ｣を選択します。
手順2：｢Status｣タブを選択します。
手順3：｢Max Payload Size｣(赤枠)に表示されている値が、最大ペイロードサイズとなります。
