｢GPOUT｣はどのような機能ですか？
「GPOUT｣には、以下の3つの機能が割り当てられていますが、
一度に使用できるのは1つのみとなっています。
(1) ストロボ出力
ストロボ信号を出力します。
AcapSetStrobe関数や｢ACL_STROBE_EN｣にてストロボ出力を｢有効｣に設定すると、
｢GPOUT｣をストロボ出力として使用することができます。
ストロボ信号に関しては、「SDK-AcapLib2 Library Manual」の ｢AcapSetStrobe｣を参照してください。
この設定をおこなった場合、｢キャプチャフラグ出力｣、及び｢汎用出力｣は使用できません。
(2) キャプチャフラグ出力
ストロボ出力が｢無効｣である事が前提です。
その上で、｢ACL_GPOUT_SEL｣を｢0｣に設定します。
｢キャプチャフラグ｣は、画像入力中に"Low"、停止中は"High"となる信号です。

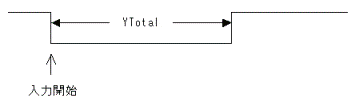

｢画像入力中｣とは、内部的に｢Yサイズカウント中｣となっており、下図のような信号となります。
(3) 汎用出力
ストロボ出力が｢無効｣である事が前提です。
その上で、｢ACL_GPOUT_SEL｣を｢1｣に設定します。
さらに、｢ACL_GPOUT_POL｣にて信号状態を任意で決定します。
｢ACL_GPOUT_POL｣が｢0｣で"Low"状態、｢1｣で"High"状態となります。
一度に使用できるのは1つのみとなっています。
(1) ストロボ出力
ストロボ信号を出力します。
AcapSetStrobe関数や｢ACL_STROBE_EN｣にてストロボ出力を｢有効｣に設定すると、
｢GPOUT｣をストロボ出力として使用することができます。
ストロボ信号に関しては、「SDK-AcapLib2 Library Manual」の ｢AcapSetStrobe｣を参照してください。
この設定をおこなった場合、｢キャプチャフラグ出力｣、及び｢汎用出力｣は使用できません。
(2) キャプチャフラグ出力
ストロボ出力が｢無効｣である事が前提です。
その上で、｢ACL_GPOUT_SEL｣を｢0｣に設定します。
｢キャプチャフラグ｣は、画像入力中に"Low"、停止中は"High"となる信号です。
｢画像入力中｣とは、内部的に｢Yサイズカウント中｣となっており、下図のような信号となります。
(3) 汎用出力
ストロボ出力が｢無効｣である事が前提です。
その上で、｢ACL_GPOUT_SEL｣を｢1｣に設定します。
さらに、｢ACL_GPOUT_POL｣にて信号状態を任意で決定します。
｢ACL_GPOUT_POL｣が｢0｣で"Low"状態、｢1｣で"High"状態となります。
