以下のように一部に上下反転した被写体が映り込んだ画像が取得される場合、カメラのデータ出力が特殊である可能性が考えられます。

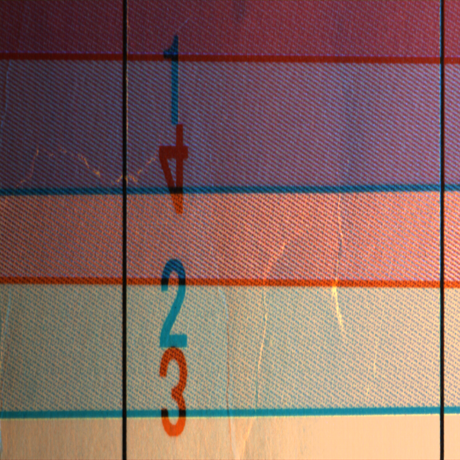

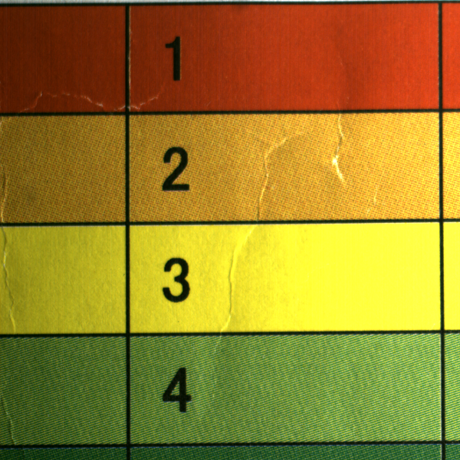

期待する画像	上下反転画像

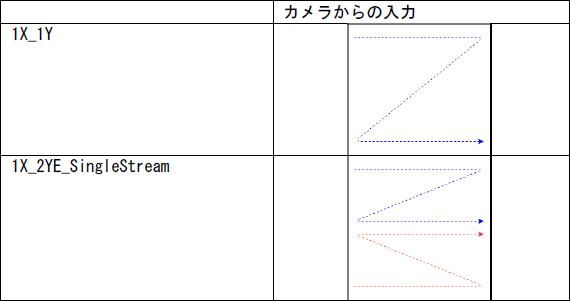

通常、ボードが想定している入力データは、以下の「1X_1Y」ですが、
カメラによっては「1X_2YE_SingleStream」で入力される場合があり、一部の被写体が上下反転してしまいます。


「1X_2YE_SingleStream」のカメラを使用する場合は、ボードの設定を変更して改善するかご確認ください。AIPTool／TSightごとの設定方法は以下になります。

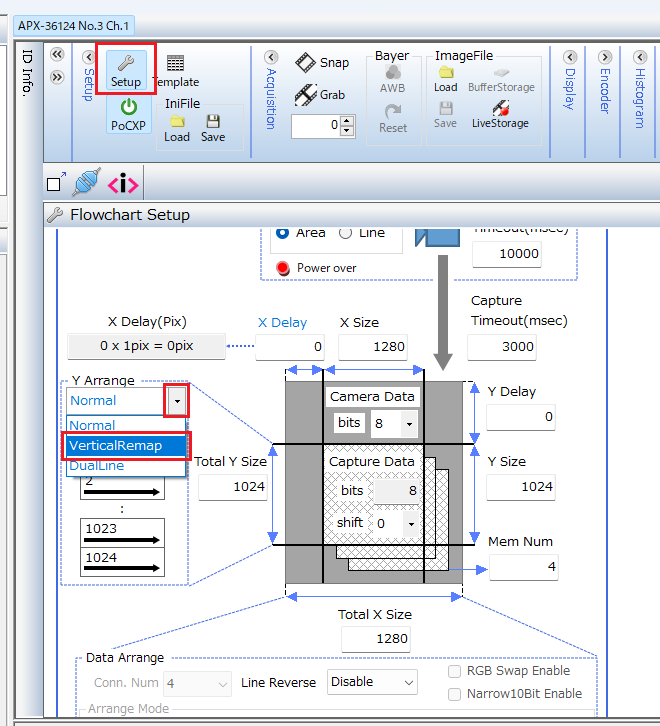

◆AIPTool 設定

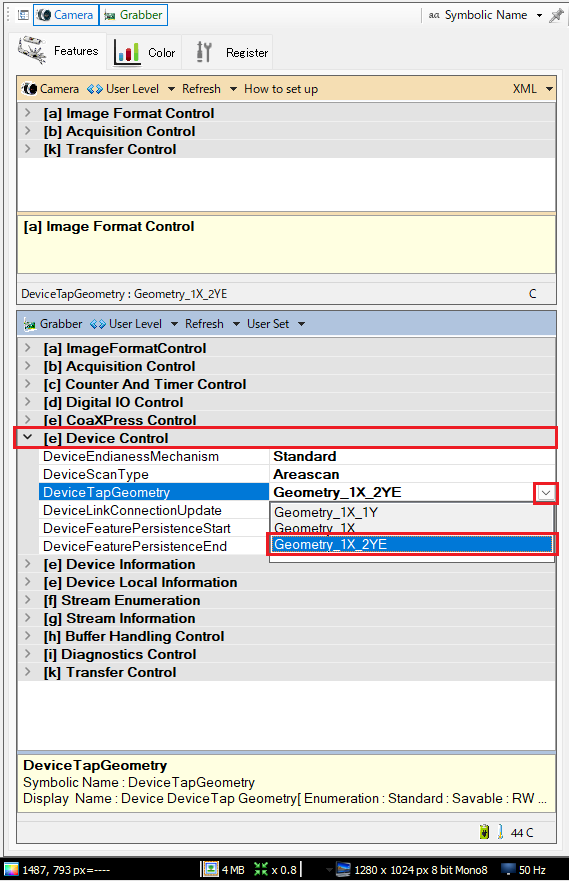

◆TSight 設定
Grabber側のFeatureの「[e] Device Control」の項目を開いてください。
項目内の「DeviceTapGeometry」に「Geometry_1X_2YE」が設定されているかご確認ださい。
他の設定の場合は「Geometry_1X_2YE」を選択してください。
